酒窖空調安裝對現場的環境要求及步驟

一、酒窖空調安裝前準備
1.1工具清單:
序號 工具名                     數量             備注
1     真空泵                      1臺             建議使用帶加壓型的
2     銅管6#                     按實際        銅管厚度不低于0.7m
3     銅管10#                    按實際        銅管厚度不低于0.7m
4     2.5平方3芯電源線       按實際        請使用品牌通過CCC認證
5     0.75平方3芯信號線     按實際        請使用品牌通過CCC認證
6     制冷劑R134A              按實際        推薦用杜邦13.6KG裝的
7     接線端子                   每臺機10個
8     3/16英制內六角         1個
9     焊接用的工具輔料       1套
10   固定室外機用支架       1套
11    加注制冷劑工具         1套
12    溫濕度測量儀器         1個
二、酒窖空調安裝所需要的環境
   1.21安放的位置必須是要進行了防水處理。
   1.22必須達到冷庫的保溫級級。
   1.23進出的門必須是密封保溫門。

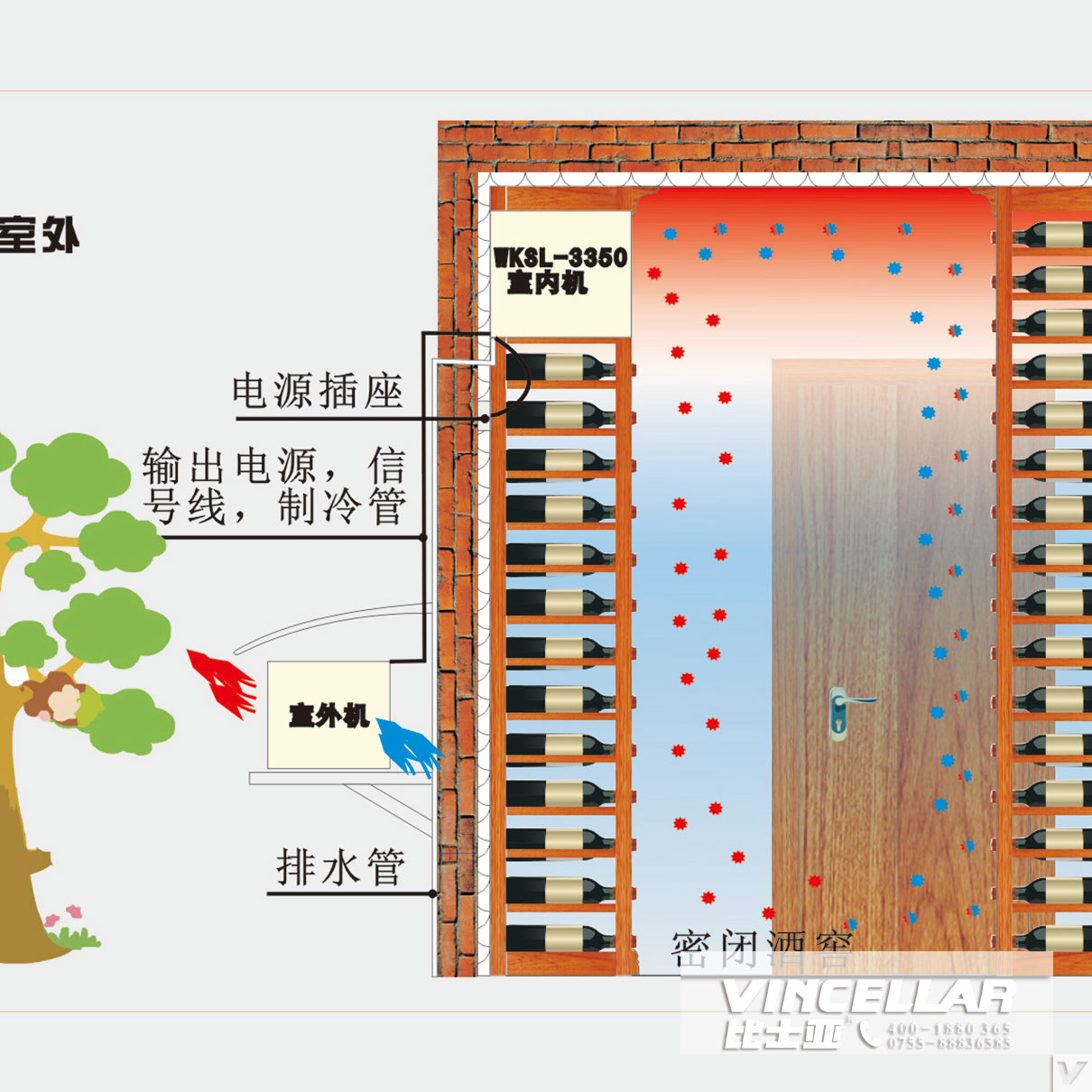

三、酒窖空調內外機的連接
 使用6#和10#銅管,各一根以及信號線,電源線,從室內鋪設到室外機安放位置,注意銅管總長不超過15米,每一個90度拐彎相對減少1米有效距離。
3.1焊接外機
    將6#銅管,及10#銅管，對應焊接好
3.2 焊接過濾器與示液鏡
    隨機有配一個過濾器與示液鏡,具體的焊接方法是:
    過濾器焊接在低壓管(大管)上,按過濾器上的箭頭方向,不能接反.
    示液鏡焊接在高壓管(小管)上,沒有方向.
    注意: 焊接時盡量焊接在外機的一側,以便觀察及方便外機的上罩能順利蓋上

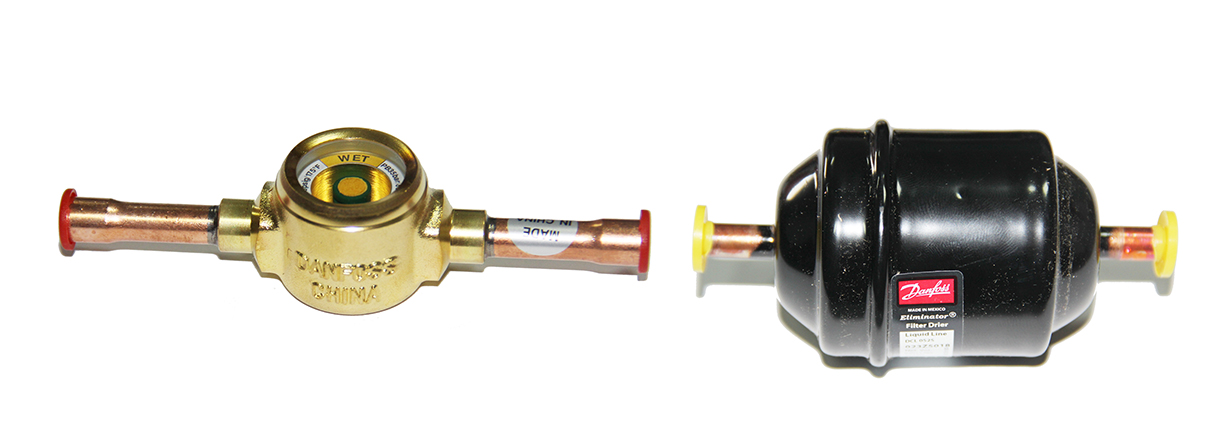

                                                                                示液鏡與過濾器
3.3焊接內機:
   室內機必須安放在酒窖距天花100－150MM位置，需要考慮出風與進風能在酒窖中均勻，出風口不能正對門，以防止冷氣過快跑出。
    焊接方式,將銅管由機器背部后的孔穿過,按高低壓管對應焊上,注意的是：焊接時要小心移動機器內的銅管,防止內部細小銅管打折或斷開,并且要注意保護好機器內的保溫泡沫(用東西隔開再焊接)
3.4連接排水管
    將排水管連接，鎖緊，自然方式排入出水口（建議用帶保溫性的彈性水管）
四、酒窖空調接線
    電源線為3芯2.5平方,信號線為3芯1.5平方

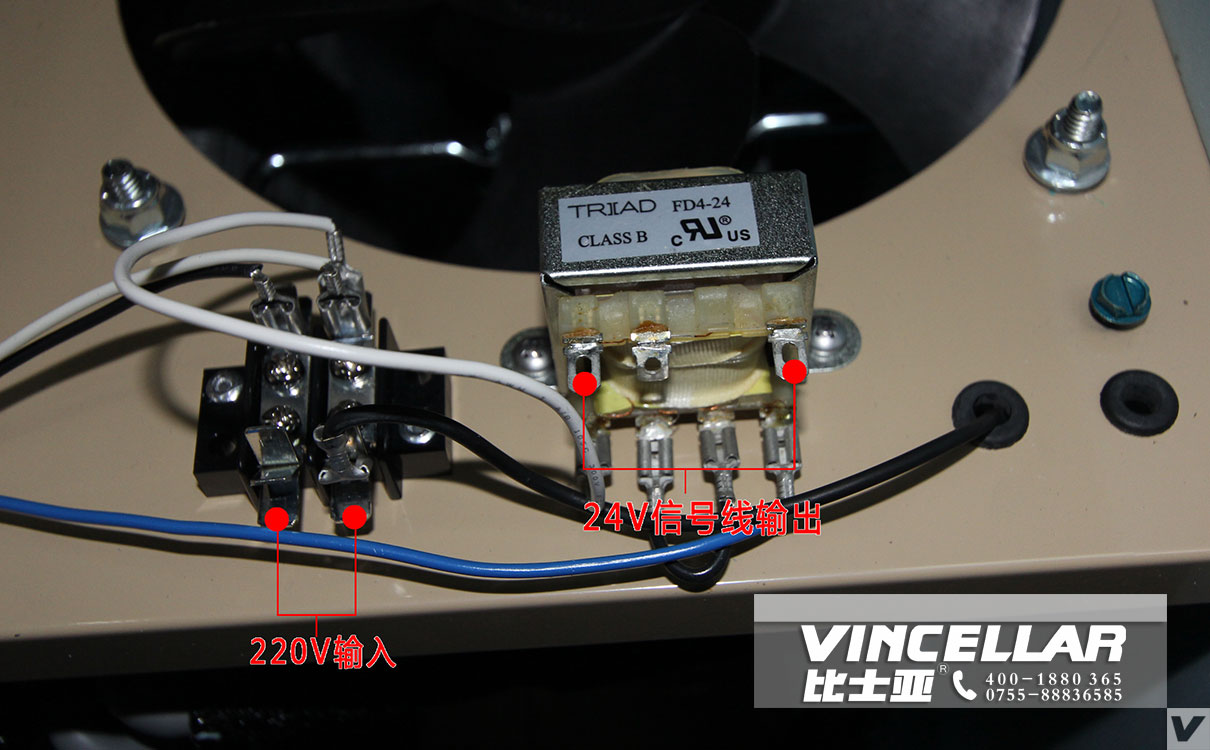

4.1 焊接室內機電源線及信號線
    如下圖所示:對應連接好。

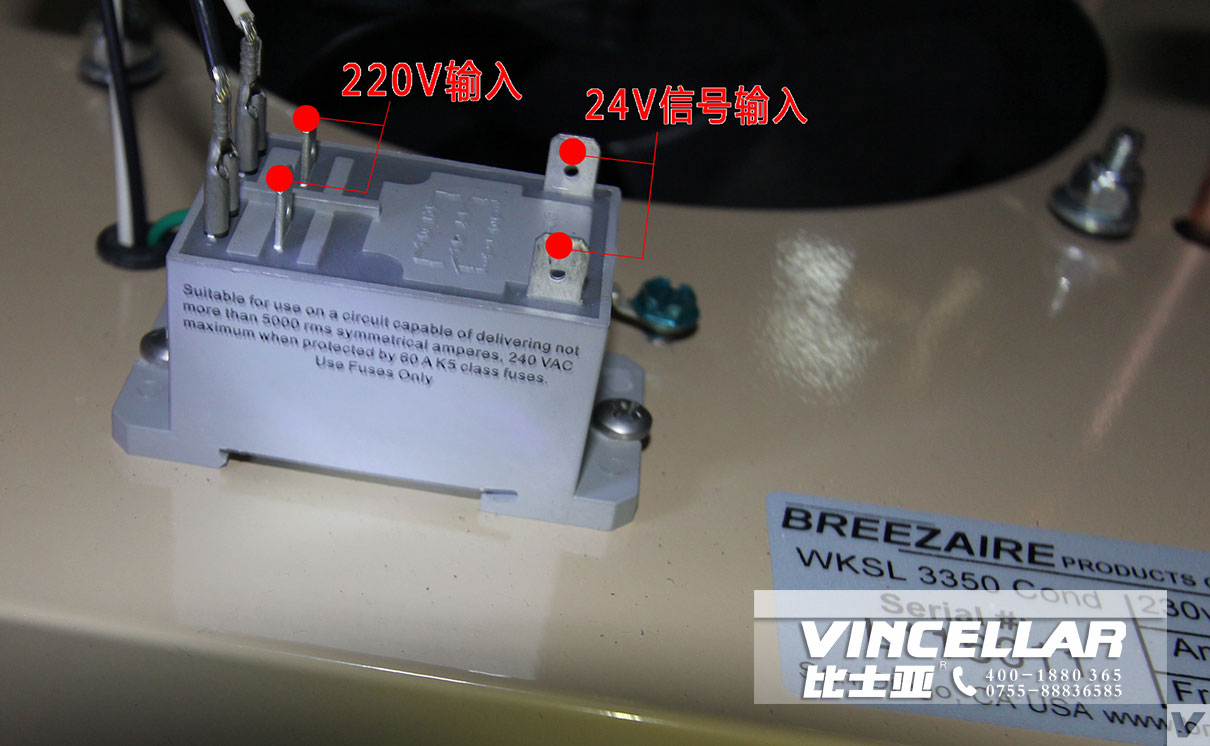

4.2 連接室外機電源線電信號線:
如下圖所示:對應連接好。
 說明：室內機與室外機的電源線可以同是由室內引出，室外機也可以單獨接電源，室外機是由室內機信號進行控制的。

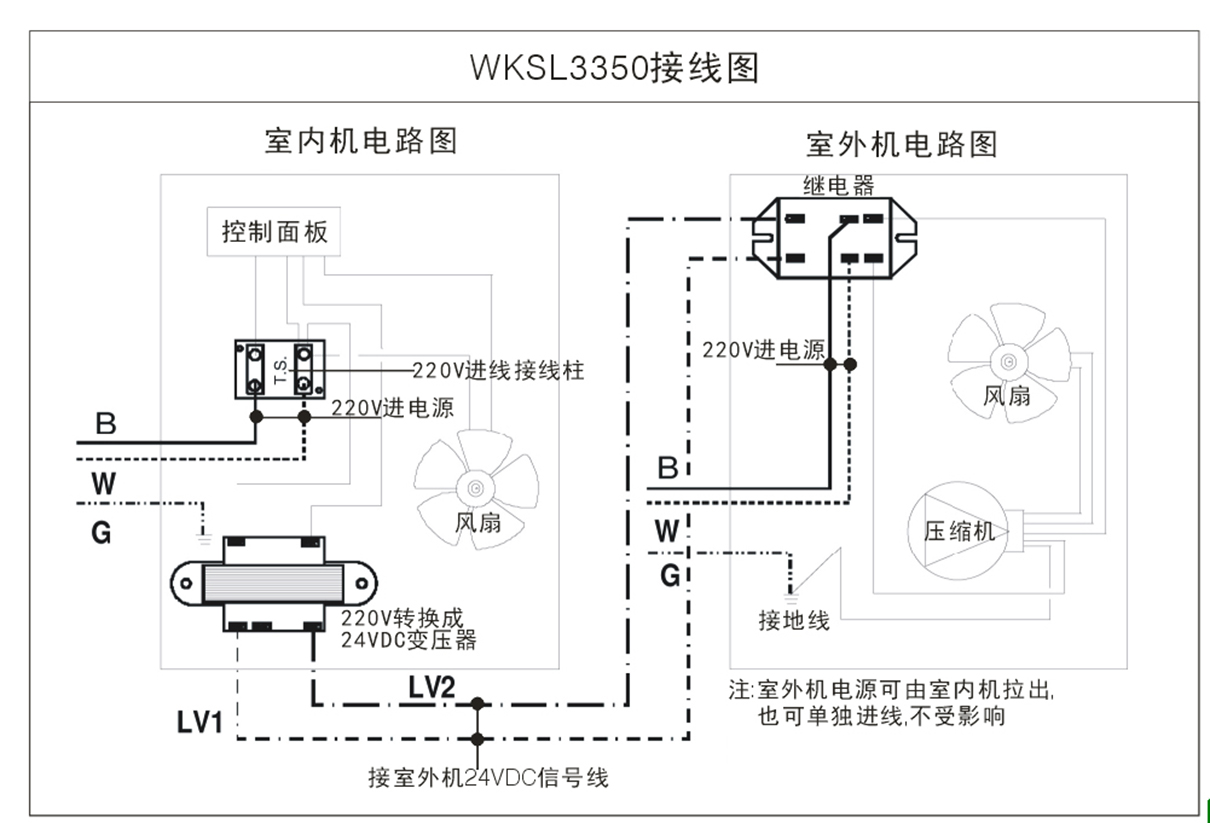

附圖：電路接線圖



五,抽真空與加制冷劑
    5.1排出氣體
    因為機器是充氮氣運輸,所以必須排出原來的氮氣,需要準備英制3/16的內六角,扭開室外機的閥門,排出氣體.
    5.2抽真空檢漏
    抽取真空后打上壓力表,兩個小時或更長時間后再取表,查看是否有泄漏。
    5.3加制冷劑
    開機(檢查內外機全部連接完好),緩慢加入制冷劑,檢查室內機是否制冷：通常查看蒸發器上是否有掛水珠就有確認，或是用溫濕度表進行測量，通常從出風口出來的溫度比實際溫度（也就是機器顯示器上顯示的溫度）會低6℃，表示正常制冷，機器的最佳壓力是加到30-35PSI，具體視現場情況可進行適當調整。
六、安裝完成
     進行功能調試.蓋上機器外罩,注意,內機的保溫泡沫一定要保護好,裝上外罩時一定要先把保溫泡沫蓋好.
